喜悦伴着汗水，成功伴着艰辛，遗憾激励奋斗，我们不知不觉地走进了2024年，在新年来临之际，承德盛源铸造材料有限公司全体员工祝新老客户新年快乐，万事如意！在合作过程中如果您有任何问题，请不要忘了致电我们，欢迎您提出任何的意见和建议，以便我们更顺畅的沟通及改进，并为您提供更优良的服务。 　　 最后，再次祝您和您的家人，身体健康！新年快乐！龙年大吉！在新春来临之际，祝您身体健康！

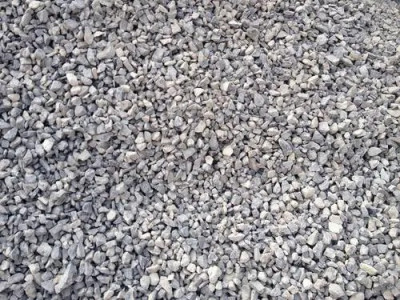

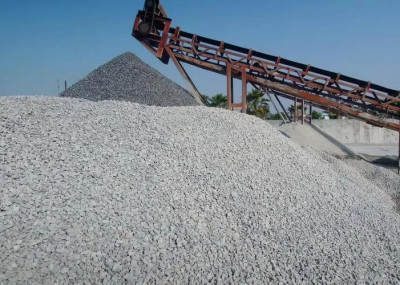

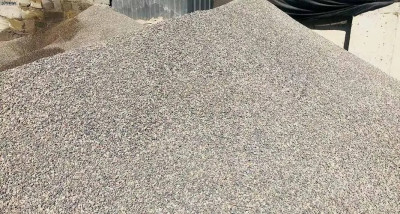

石英砂是石英石经破碎加工而成的石英颗粒。石英石(quartz rock)亦称硅石，是一种质地坚硬、耐磨、化学性质稳定的硅酸盐类矿物。在自然界中以石英砂岩、石英岩和脉石英存在。石英砂岩是固结的碎屑岩石，石英碎屑含量达95%以上，来源于各种岩浆岩，沉积岩和变质岩，重质矿物较少，伴生矿物为长石、云母和黏土矿物。石英岩分沉积成因和变质成因两种，前者碎屑颗粒与胶结物的界限不明显，后者指变质程度深、质纯的石英岩矿石。脉石英是由热液作用形成，几乎全部由石英组成，致密块状构造。

石英有较高的耐火性能，工业上将石英砂常分为：普通石英砂，精制石英砂，高纯石英砂，熔融石英砂及硅微粉等。 　　普通石英砂，即SiO2≥90—99%Fe2O3≤0.06—0.02%，耐火度1750℃，外观部分大颗粒，表面有黄皮包囊。普通石英砂一般是采用天然石英矿石，经破碎，水洗，烘干，二次筛选而成的一种水处理滤料；该滤料具有：无杂质，无棱角，密度大，机械强度高，载污能力线使用周期长的特点，是化学水处理的理想材料。粒度范围5—220目，可按用户要求粒度生产。主要用途：冶金，墨碳化硅，玻璃及玻璃制品，搪瓷，铸钢，水过滤，泡花碱，化工，喷吵等行业。 　　精制石英砂 　　又称酸洗石英砂，SiO2≥99—99.5%Fe2O3≤0.005%，采用优质天然石英砂，砂浆。 　　高纯石英砂 　　高纯石英砂 　　SiO2≥99.5—99.9%Fe2O3≤0.001%，采用优质天然石英石，砂浆。（mm为亳米） 　　熔融石英砂 　　化学成份：SiO299.9-99.95%Fe2O35PPM-25PPMmaxLi2O1-2PPMmaxAl2O320-30PPMmax 　　K2O20-25PPMmaxNa2O10-20PPMmax（PPM为百万分之一单位）物理性能： 　　外观为无色透明块状，颗粒或白色粉末。 　　相对比重：2.21； 　　莫氏硬度：7.0； 　　PH值：6.0； 　　硅微粉 　　硅微粉：外观为灰色或灰白色粉末﹑耐火度>1600℃。容重：200～250千克/立方米。

石英砂是一种坚硬、耐磨、化学性能稳定的硅酸盐矿物，其主要矿物成分是SiO2，石英砂的颜色为乳白色、或无色半透明状，硬度7，性脆无解理，贝壳状断口，油脂光泽，密度为2.65，堆积密度（1-20目为1.6），20-200目为1.5，其化学、热学和机械性能具有明显的异向性，不溶于酸，微溶于KOH溶液，熔点1750℃。 　　石英砂的主要规格： 　　石英砂常用规格有：0.5-1mm、1-2mm、2-4mm、4-8mm、8-16mm、16-32mm、10-20目、20-40目、40-80目、100-120目。

石英砂是石英石经破碎加工而成的石英颗粒，石英石是一种非金属矿物质，是一种坚硬、耐磨、化学性能稳定的硅酸盐矿物，其主要矿物成分是SiO2，石英砂的颜色为乳白色、或无色半透明状，莫氏硬度7，石英砂是重要的工业矿物原料，非化学危险品，广泛用于玻璃、铸造、陶瓷及耐火材料、冶炼硅铁、冶金熔剂、冶金、建筑、化工、塑料、橡胶、磨料、滤料等工业。

　 1、振动清砂、高强度、低发气、低膨胀； 　　2、涣散性好、铸件表面光洁度高； 　　3、壳型不起层、热稳定性好、导热性好、流动性好，铸件表面平整； 　　4、高强度、耐高温、低膨胀、。脱模性好、抗粘砂性好； 　　5、壳层均匀不脱壳、固化速度快；

覆膜砂铸造技术的长处：跟着原辅资料和劳动力价格的不断上升及铸造商品的利润率一向呈现出降低趋势的疑问。寻觅低成本、便利有用的铸造技术替代传统技术已有必要。运用覆膜砂铸造技术外型，覆膜砂铸造技术铸件尺度精度为CT7~CT8级，外表粗糙度Ra值在6．3～12．5m规模。覆膜砂技术成形质量可到达水玻璃熔模铸造技术水平，是一种较为抱负的技术办法。覆膜砂铸造技术的长处：1成本低(1)一次性出资少覆膜砂铸造技术制型(芯)一次性投人为热芯盒射芯机和模具。射芯机每台价格在1.6-3.5万元不等，每套模具在0．6～1．0万元。(2)出产成本低覆膜砂铸造技术制壳资料只要覆膜砂和脱模剂，覆膜砂技术制壳仅有一台射芯机耗电。2制壳环节少、效率高(1)制壳环节少、出产周期短覆膜砂铸造技术利用气压将覆膜砂吹入金属型型腔中，选用电加热棒加热金属型对覆膜砂进行加热硬化，然后形成型壳，即可合箱浇注，加热进程仅需求1-3min（视工件来定），周期短，环节少。选用覆膜砂热芯盒技术运用双工位射芯机每台每班产值为150模，每模12个铸件，每班产值为1800个铸件，人均产值是人工外型的6倍。覆膜砂铸造技术，覆膜砂成型性好，轮廓明晰，能够选用叠箱的办法进行浇注，技术出品率高，可到达90%以上，出产进程只要制壳、浇注和整理3个进程，技术进程简略，受环境因素影响小，只要模具结构设计合理，铁水质量杰出，浇注速度适宜，就能得到合格的铸件，进程简略操控。覆膜砂铸造技术出产环境较好，劳动强度较低，覆膜砂溃散性好，在浇注进程中剧烈焚烧，游离的苯酚在浇注时排放少，浇注完成后型壳自行溃散，铸件整理简略。

型砂是制造砂型的主要材料，用于制造砂芯的造型材料称为芯砂。通常型砂是由原砂（山砂或河砂）、粘土和水按一定比例混合而成，其中粘土约为9%，水约为6%，其余为原砂。有时候在里面加入少量煤粉、植物油、木屑等附加物，作为提高型砂和芯砂的 性能。 型砂和芯砂的质量直接影响铸件的质量，型砂质量 不好会使铸件产生气孔、砂眼、粘砂、夹砂等缺陷。今天小编和大家分享下型号的五大性能，马上来看看吧； 1)透气性型 高温金属液浇入铸型后，型内充满大量气体，这些气体必须由铸型内顺利 排出去，型砂这种能让气体透过的性能称为透气性。否则将会使铸件产生气孔、浇不足等缺陷。铸型的透气性受砂的粒度、粘土含量、水分含量及砂型紧实度等因素 的影响。砂的粒度越细、粘土及水分含量越高、砂型紧实度越高，透气性则越差 2) 强度 型砂抵抗外力破坏的能力称为强度。型砂必须具备足够高的强度才能在造型、搬运、合箱过程中不引起塌陷，浇注时也不会破坏铸型表面。型砂的强度也不宜过高，否则会因透气性、退让性的下降，使铸件产生缺陷。 3) 耐火性 高温的金属液体浇进后对铸型产生强烈的热作用，因此型砂要具有抵抗高温热作用的能力即耐火性。如造型材料的耐火性差，铸件易产生粘砂。型砂中SiO2含量越多，型砂颗粒越大，耐火性越好。 4) 可塑性 指型砂在外力作用下变形，去除外力后能完整地保持已有形状的能力。造型材料的可塑性好，造型操作方便，制成的砂型形状准确、轮廓清晰。 5) 退让性 铸件在冷凝时，体积发生收缩，型砂应具有一定的被压缩的能力，称为退让性。型砂的退让性不好，铸件易产生内应力或开裂。型砂越紧实，退让性越差。在型砂中加入木屑等物可以提高退让性。

在石油天然气深井开采时，高闭合压力低渗透性矿床经压裂处理后，使含油气岩层裂开，油气从裂缝形成的通道中汇集而出，此时需要流体注入岩石基层，以超过地层破裂强度的压力，使井筒周围岩层产生裂缝，形成一个具有高层流能力的通道，为保持压裂后形成的裂缝开启，油气产物能顺畅通过。用石油支撑剂随同高压溶液进入地层充填在岩层裂隙中，起到支撑裂隙不因应力释放而闭合的作用，从而保持高导流能力，使油气畅通，增加产量。 什么叫石油压裂支撑剂 　　1、支撑剂要有足够的抗压强度和抗磨损的能力，能耐受注入时的强大压力和摩擦力，并有效地支撑人工裂缝。 　　2、支撑剂颗粒相对密度要低，便于泵入井下。 　　3、支撑剂颗粒径要符合不同油井的设计要求，一般为0.4~0.8mm，圆度和球度大于0.9，而且颗粒均匀，表面光滑，其浊度值应小于100度，以获得尽可能高的导流能力。 　　4、石油支撑剂颗粒在温度为200摄氏度的条件下，与压裂液及储层流体不发生化学作用，酸溶解度最大允许值应小于7%。 　　目前常用的支撑剂主要有石英砂、铝钒土陶粒砂及树脂包覆的复合颗粒等。由于石英砂成本低，同时密度较低易于泵送，被大量使用，但石英砂强底低、球度差，降低裂缝导流能力，不适用于闭合压力高的深井。树脂包覆石英砂的复合颗粒，球度有改善，耐腐蚀性比较强，导流能力也较好，但产品保持期短，造价过高，在成本至上的今天推广不易，而采用铝钒土陶粒工艺的陶粒支撑剂，密度高，球度好，耐腐蚀，耐高温，耐高压，同时成本可以得到较好的控制，因此越来越广泛的被油气田所采用。实践证明，使用陶粒石油支撑剂压裂的油井可提高产量30－50%，还能延长油气井服务年限，是石油、天然气低渗透油气井开采、施工的关键材料，不但能增加油气产量，而且更能延长油气井服务年限。 　　陶粒石油支撑剂的主要原材料是铝钒土，而我国是铝土矿富集国家，铝土矿分布高度集中，山西、贵州、河南和广西四个省(区)的储量合计占全国总储量的90.9%(山西41.6%、贵州17.1%、河南16.7%、广西15.5%)，其余拥有铝土矿的15个省、自治区、直辖市的储量合计仅占全国总储量的9.1%。中国公司制造的陶粒支撑剂以其良好的支撑能力，逐渐取代常规支撑剂砂子，进入美国市场。迄今，中国制造的陶粒支撑剂已占据整个北美陶粒支撑剂市场13%的份额，平均每年的业务总量达30

经历了干混法、冷覆膜法、温覆膜法、热覆膜法4个阶段，目前覆膜砂的生产几乎都是采用热覆膜法。 　　热法覆膜工艺是先将原砂加热到一定温度，然后分别与树脂、乌洛脱品水溶液和硬脂酸钙混合搅拌，经冷却破碎和筛分而成。由于配方的差异，混制工艺有所不同。 　　目前国内覆膜砂生产线的种类很多，手工加料的半自动生产线约有2000~2300条，电脑控制的全自动生产线也已经有将近50条，有效提高了生产效率和产品稳定性。
